3D tisk ES499: Jak vytisknout dokonalý model bez chyb

Úspěšný 3d tisk es499 vyžaduje nejen správný 3D model, ale především dokonalou souhru nastavení tiskárny a volby materiálu. Ať už jste zkušení modeláři nebo s 3D tiskem teprve začínáte, pravděpodobně víte, že tato ikonická lokomotiva (známá jako Eso nebo Krysa) představuje kvůli svým jemným detailům a žaluziím skutečnou výzvu.

Nástup dostupných 8K SLA tiskáren ovšem nedávno zcela změnil pravidla hry, díky čemuž dnes dosáhnete profi kvality i doma v obýváku. Jenže právě jeden nenápadný parametr ve sliceru rozhoduje o tom, jestli z tiskárny vytáhnete perfektní kastli – nebo zdeformovaný kus plastu.

A přesně ten odhalíme v sekci níže.

Kde stáhnout kvalitní STL soubor pro lokomotivu ES499?

Prvním krokem k úspěchu je získání precizního podkladu. Pokud hledáte model zdarma, nejlepší komunitou prověřený STL soubor najdete na platformách Thingiverse a Printables.

Hledejte modely, které mají v komentářích fotky úspěšných tisků od jiných uživatelů. Zkontrolujte také, zda tvůrce rozdělil model na logické celky – oddělená kastle, rám a podvozky vám ušetří hodiny zbytečného broušení a maskování při barvení.

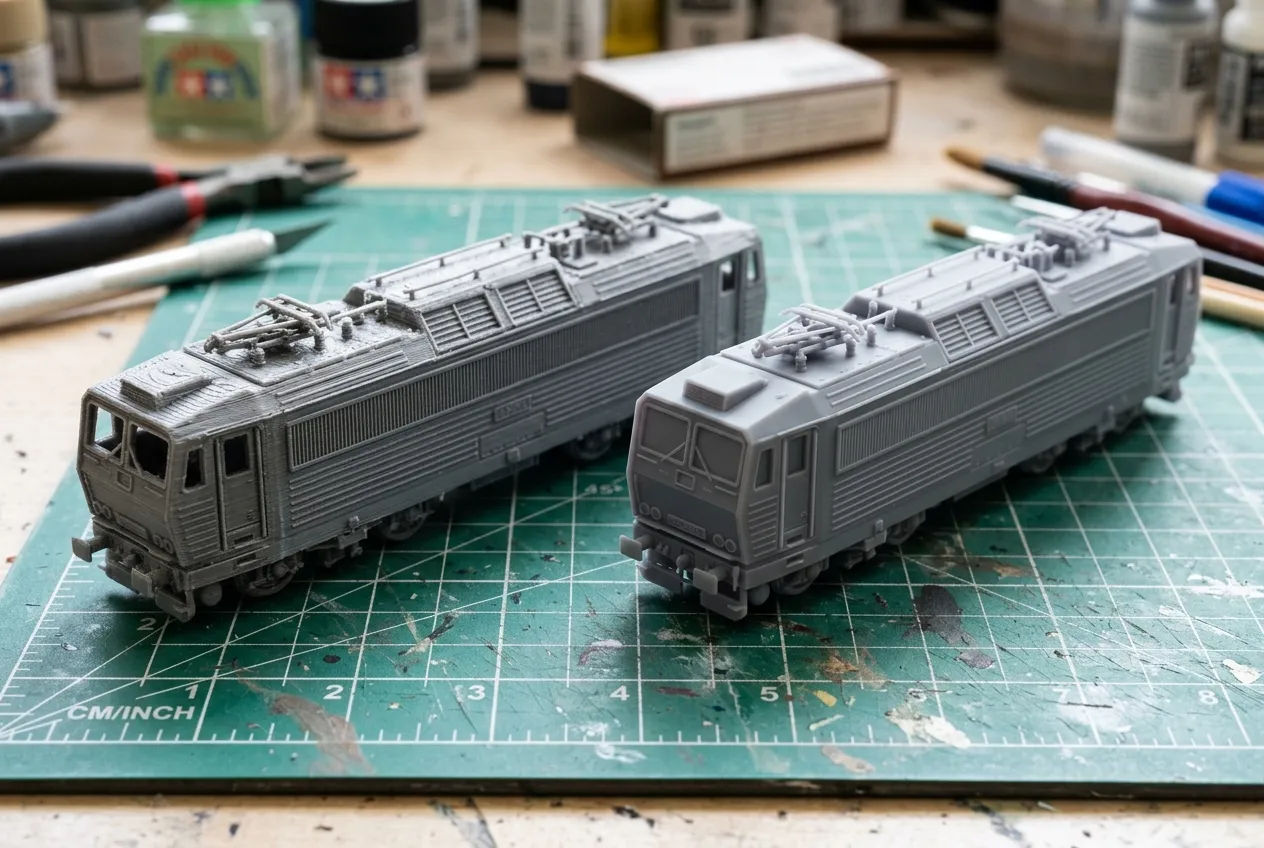

Volba technologie: Proč je pro kastle lepší SLA resin než PLA

Pokud chcete hladký povrch, SLA (neboli stereolitografie) jednoznačně vítězí nad FDM tiskem. Klasické PLA vlákno je sice levné, ale zanechává viditelné vrstvy, které na zmenšenině vlaku vypadají rušivě.

Pro takto detailní kastle potřebujete tekutý resin (pryskyřice). Fotopolymer vytvrzovaný UV světlem dokáže vykreslit i ty nejmenší nýty, kliky a střešní izolátory, které by běžná 3D tiskárna na filament jednoduše slila do jedné beztvaré hmoty.

Správné měřítko a rozměry: Jak upravit model pro H0 a TT

Základní 3D modely bývají často navržené v poměru 1:1, nebo v nespecifickém zvětšení. Abyste trefili přesné měřítko H0 (1:87), musíte ve sliceru model zmenšit na odpovídající procentuální hodnotu (obvykle 1,149 % z reálné velikosti).

Pro velikost TT (1:120) platí zmenšení na 0,833 %. Při takto radikálním zmenšování ale pečlivě hlídejte tloušťku stěn.

Příliš tenké bočnice H0 nebo TT modelů mohou během vytvrzování praskat.

Krok za krokem: Nastavení sliceru a samotný 3D tisk ES499

Zásadní chybou je tisknout model vodorovně přímo na podložce. Lokomotiva ES499 vyžaduje natočení o 30 až 45 stupňů.

Tento úhel zajistí plynulý odtok přebytečného resinu a minimalizuje zátěž na tiskovou fólii (FEP). Podpěry (supporty) umisťujte výhradně zevnitř modelu a na spodní hrany rámu, ať si nepoškodíte viditelné vnější detaily.

Časy expozice nastavte přesně podle doporučení výrobce vaší konkrétní pryskyřice.

Postprocessing a barvení: Jak vdechnout lokomotivě život

Po úspěšném tisku musíte model důkladně vykoupat v isopropylalkoholu (IPA) a opatrně odstranit podpěry ještě před finálním UV vytvrzením. Jakmile je povrch tvrdý a hladký, aplikujte kvalitní základovou barvu (surfacer).

Ta sjednotí povrch a odhalí případné nedokonalosti. Teprve poté přichází na řadu nástřik ikonické modro-krémové kombinace a nanesení vodolepek.

Až tenhle několikadenní proces zvládnete, doporučujeme odpočinek s prémiovým nápojem po dokončení stavby modelu, protože si to za tu trpělivost rozhodně zasloužíte.

Časté mýty o domácí výrobě železničních modelů na 3D tiskárně

Mnoho lidí si myslí, že doma vytištěná krysa nevydrží běžný provoz na kolejišti a brzy se rozpadne. Opak je pravdou.

Pokud použijete ABS-like pryskyřici, získáte materiál, který je pružný a vysoce odolný proti nárazům. Dalším mýtem je, že domácí výroba nikdy nedosáhne kvality továrních modelů.

Zkušení tvůrci dnes naopak dokážou vytvořit detaily, které oživí stará a nekompletní kolejiště, čímž nabízejí skvělé využití starých sbírek a zapomenutých vagonů z dětství.

Komerční výlisek (Piko) vs. domácí výroba: Co se vyplatí?

Koupit hotový model značky Piko je samozřejmě nejrychlejší cesta na kolejiště. Získáte perfektní pojezd, osvětlení i profesionální potisk.

Proč se tedy trápit s tiskárnou? Domácí výroba vám dává absolutní svobodu v modifikacích.

Můžete si vymodelovat specifickou provozní patinu nebo vytvořit vzácnou prototypovou verzi, která se sériově vůbec nevyrábí. Navíc se tím posouváte na zcela novou úroveň, protože moderní sběratelské koníčky a investice do modelů dnes stále častěji zahrnují i unikátní kusy z malonákladové 3D produkce.

Shrnutí: Tisk esa neboli krysy zvládnete i v obýváku

Dnešní technologie posouvají hranice modelařiny dál než kdykoli předtím. Dokonalý tisk legendárního esa už není výsadou specializovaných dílen, ale dostupnou realitou pro každého nadšence s průměrnou tiskárnou.

Klíčem je nepodcenit přípravu modelu ve sliceru, správně naklonit plochy a investovat čas do pečlivého postprocessingu. Pamatujte, že každý nepovedený tisk vás posouvá o krok blíž k dokonalosti.
