Stranové deformace 3D výtisku: 7 skrytých příčin, které vám ničí hodiny práce

Stranové deformace výtisku 3D představují fyzické pokřivení nebo posun modelu během tisku. Nejčastěji se projevují jako kroucení rohů (warping) nebo nechtěné uskočení celých vrstev.

Pokud tisknete přesné technické díly, tyto chyby okamžitě znehodnotí celý výsledek.

Jenže právě jeden detail, který většina lidí přehlédne, rozhoduje o tom, jestli se z kousnutí stane banální škrábnutí — nebo neřešitelný defekt. U 3D tisku je tímto detailem drobná chyba v nastavení teploty či akcelerace, která se projeví až po mnoha hodinách provozu.

Kde přesně vzniká, to zjistíte v sekci níže.

Co přesně znamená stranová deformace výtisku 3D?

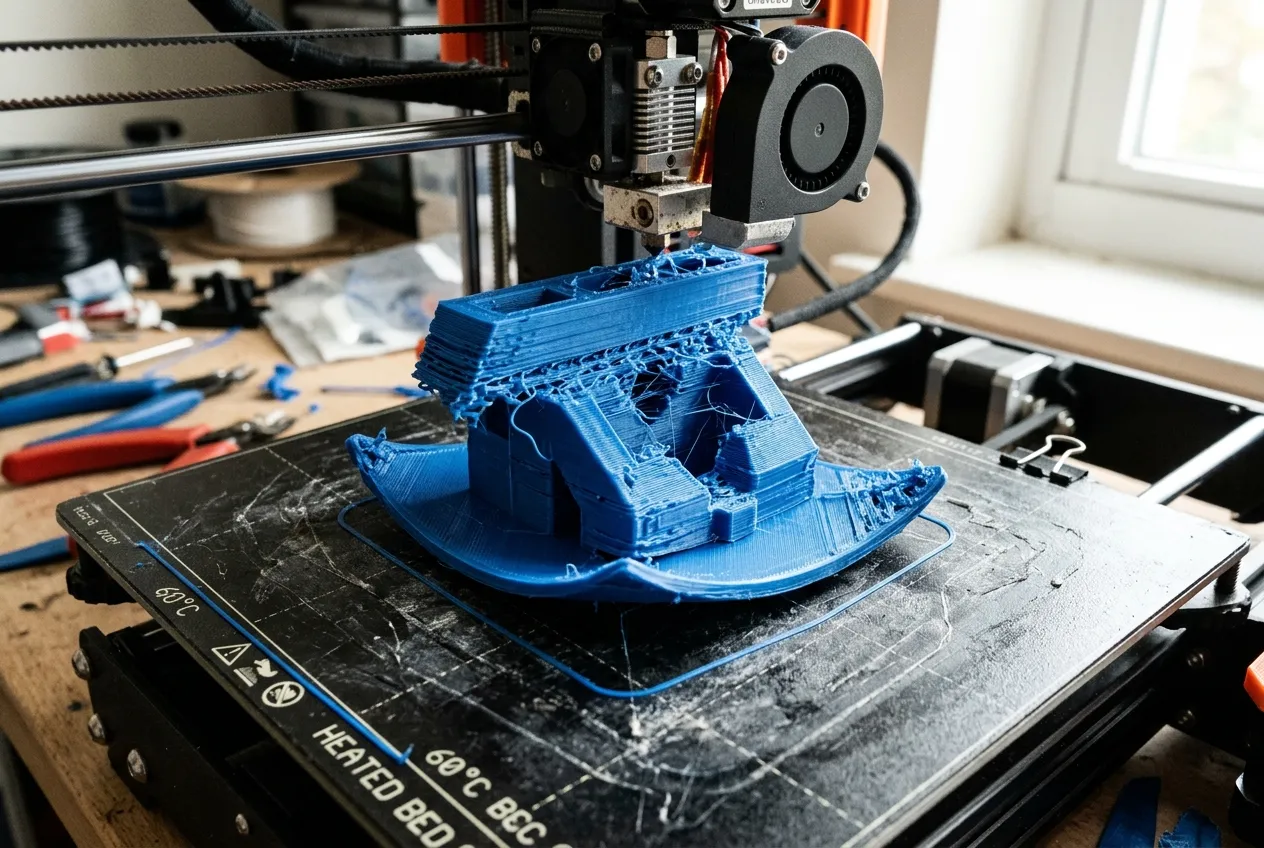

Když mluvíme o deformacích, řešíme dva hlavní problémy, z nichž prvním je Warping (kroucení). Vzniká tehdy, když spodní vrstvy materiálu chladnou příliš rychle a začnou se smršťovat.

Tím se následně odtrhnou od povrchu.

Druhým problémem je Layer shifting (posun vrstev). Ten nastává, když tisková hlava ztratí informaci o své přesné pozici.

Výsledkem je model, který vypadá, jako by ho někdo v polovině rozřízl a posunul do strany.

Oba tyto jevy znamenají zmařené hodiny tisku a zbytečně vyplýtvaný plast. Pokud chcete dosáhnout dokonalých výsledků, musíte pochopit fyzikální i mechanické síly, které na model působí.

Kroucení a odlepování (Warping): Jak teplotní smrštění ničí adhezi

Teplotní smrštění je přirozený fyzikální proces. Když roztavený plast opustí trysku, má vysokou teplotu.

Jakmile začne chladnout, jeho objem se zmenšuje.

Pokud klesne teplota příliš prudce, vnitřní pnutí překoná sílu, kterou model drží na tiskové podložce. Tím se dramaticky zhorší adheze a rohy výtisku se zvednou.

Tento problém trápí zejména materiály jako ABS/ASA, které vyžadují vysoké teploty a jsou extrémně citlivé na průvan.

Jakmile se díl zdeformuje, ztrácí svou rozměrovou přesnost. Zničený výtisk tak nikoho neohromí – podobně jako se rychle snižuje hodnota sběratelských předmětů, pokud nejsou v naprosto bezchybném stavu.

Pro úspěšný tisk musíte zajistit, aby chladnutí probíhalo rovnoměrně a pomalu.

Posun vrstev (Layer shifting): Když krokový motor nebo řemen selže

Pokud se váš model náhle posune o několik milimetrů do strany, nastal layer shifting. Nejčastějším viníkem je samotný krokový motor nebo mechanika, která jej spojuje s tiskovou hlavou.

Aby hlava přesně věděla, kde je, nesmí nastat žádná ztráta kroků.

Ztrátu kroků způsobuje několik faktorů. Patří sem povolené nebo naopak příliš napnuté řemeny na osách.

Další příčinou bývá drhnutí ložisek nebo fyzická kolize, kdy tryska narazí do kousku ztvrdlého plastu.

Zásadní je udržovat osu X/Y v naprosté čistotě a bez překážek. Během údržby stroje dbejte opatrnosti.

Přeci jen správná manipulace s předměty a citlivou elektronikou zabrání poškození jemných motorů, proto vždy zkontrolujte i řemenice.

Základní tipy pro dokonalou adhezi a správné chlazení výtisku

Někdy je užitečné vrátit se k základům. Podobně jako se občas uplatňuje vyžití starých metod přepravy, i ve 3D tisku stále skvěle funguje obyčejné kancelářské lepidlo v tyčince nebo lak na vlasy, pokud tisknete na hladké sklo.

Druhým klíčem je chlazení výtisku. Zatímco PLA vyžaduje maximální ofuk ihned po vytištění první vrstvy, u jiných materiálů musíte chlazení vypnout, protože studený vzduch model okamžitě zkroutí.

Každá tryska a ofukový systém má navíc jinou geometrii, proto vždy otestujte ideální sílu vzduchu.

Vliv akcelerace a rychlosti tisku u moderních CoreXY tiskáren

Nástup vysokorychlostních tiskáren (např. Bambu Lab, Creality K1) přináší nové výzvy.

Moderní CoreXY stroje dosahují obrovské rychlosti tisku a extrémní akcelerace. Při takových rychlostech vznikají obrovské setrvačné síly.

Tisková hlava neustále mění směr. Pokud není mechanika perfektně tuhá, vibrace naruší přesnost vrstev.

Zde přichází na scénu Input shaping.

Tato softwarová funkce kompenzuje rezonance stroje tím, že do pohybu motorů přidává protichůdné vibrace. Pokud ovšem kalibraci input shapingu přeskočíte, riskujete přeskočení řemenu kvůli extrémnímu zrychlení.

Moderní technologie vyžadují precizní naladění.

Jak správně nastavit brim a raft ve sliceru

Software dokáže vyřešit spoustu hardwarových nedostatků, jelikož váš slicer obsahuje dvě zásadní funkce pro boj s deformacemi. První z nich je brim (límec).

Ten přidá kolem modelu tenkou vrstvu materiálu a výrazně tak zvětší styčnou plochu.

Tím pomáhá tiskové podložce udržet rohy modelu přilepené. Použijte ho vždy, když tisknete vysoké a tenké objekty.

Pokud brim nestačí, přichází na řadu raft.

Ten vygeneruje pod celým modelem masivní mřížku z několika vrstev. Vytvoří tak pevnou základnu, která pohltí veškeré pnutí, a model se tiskne až na ni.

Slicer následně exportuje upravený G-code, který tiskárně přesně řekne, jak tyto podpůrné struktury vytvořit.

Mýty a omyly kolem teplotního šoku při tisku

Mnoho tiskařů věří, že k záchraně výtisku stačí postavit kolem tiskárny obyčejný kartonový kryt. To je částečně pravda.

Uzavřená komora skutečně pomáhá eliminovat průvan.

Ale samotný kryt nevyřeší teplotní šok, pokud dovnitř pustíte studený vzduch příliš silným chladičem materiálu. Dalším mýtem je, že čím vyšší teplota podložky, tím lépe bude materiál držet.

Extrémně horká podložka může způsobit, že spodní vrstvy materiálu zůstanou příliš dlouho měkké (tzv. sloní patka).

Ztrácíte tak detaily i přesnost. Vyvážení teplot je klíčové.

Rychlá diagnostika před dalším tiskem

• Než spustíte další riskantní tisk, projděte si tento rychlý checklist:
• Jsou řemeny osy X/Y správně napnuté?
• Zkalibrovali jste input shaping po přesunu tiskárny?
• Je podložka dokonale odmaštěná?

Zbylé dva body: 4. Máte ve sliceru nastavený brim pro modely s malou základnou? 5.

Odpovídá chlazení zvolenému materiálu?

Těchto pár sekund kontroly vám ušetří hodiny vzteku nad zničeným modelem.
